實例分析自飽和電抗器的應用(下) 4自飽和電抗器參數選擇
4．1 技術要求
調壓深度Y接蝌為6OV+40V-IOOV．園形鐵芯串聯組成兩組，其中40V作平衡用，每45只園形鐵芯調壓深度為10V，10只為100V△ 一臺整流柜對應l2相，共120只鐵芯每只鐵芯調壓深度為10V，每相6只共60V．對接側調壓深度為60V，串聯組成一組應整流柜12組，共72只園形鐵芯。

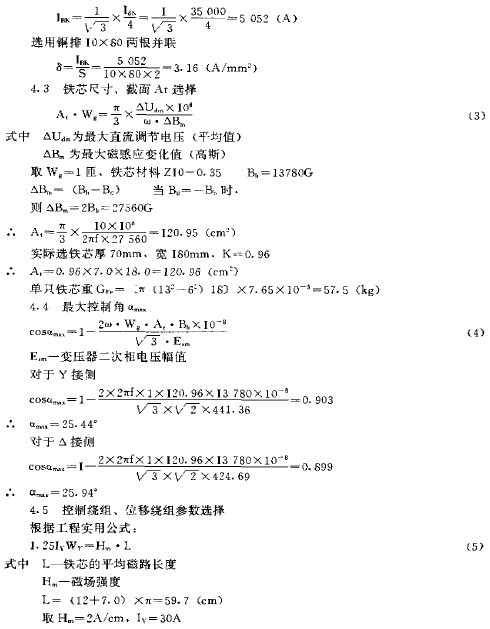

4．2 一次繞組電流；
5 改造自飽和電抗器參數選擇
從原設計參數可看出，其設計錯誤的關鍵是控制、位移繞組匝數過多，取值過大．造成穩流調節曲線過陡．二次感應電壓過高達5000V。平渡電抗器選擇過小，僅2×24mH，濾波不起作用。穩流系統極不穩定．位移和控制電流只能維持在5A以下，原來的自飽和電抗器沒有發揮其應有的穩流作用．只能靠有載開關調壓。因此，決定這次改造的方向是減少電抗器控制和位移繞組匝數，提高控制電流；加大濾渡電感． 以達到穩定調壓的目的。
5．1 一次繞組電流不變，仍用原銅排
5．6 改制方法：放泊吊芯后．折開電抗器、對每單個鐵心拆去多余線圈一控制和位移繞組各保留2匝。處理好匝間及對鐵芯絕緣．包扎出線頭，按原接線原理焊接好線圈組．然后進行干燥處理、組裝并做好直流電阻，絕緣電阻．極性測試及交流耐壓等各項試驗。
5．7 平波電抗器由2×24mH 增大為150mH。
6 結柬語
6.1六臺自飽和電抗器自1995年10月開始逐臺改造并投入運行后，效果良好 運行中能夠穩定地在線性區工作．并且大大降低了控制繞組的感應電壓．安全可靠系數顯著提高。經調試位移繞組電流在8A左右 控制繞組電流在15A 左右．即能調整主回路電壓30~40V。電解電壓波動時能靈敏動作，滿足了恒流供電、安全生產、自動穩流的要求，并大大減少丁有載開關的動作次數。
6．2 飽和電抗器改造是我廠整流系統技改工程中的重量要一環．為工程其它項目的改造奠定了良好的基礎。飽和電抗器改造既克服了原有設備的缺陷，并使其充分發揮效能。又節約了大量資金。如果現在訂購六臺同等容量和60V調壓等級的自飽和電抗器，將花費120萬元，而本項改造僅投資l5萬元．經濟效益非常顯著。 |
