串聯電抗器電容器端電壓提高及電容器額定電壓選擇 隨著電子產品的廣泛應用．低壓電網中的諧波越來越多．對并聯補償電容器造成的影響越來越大．諧波對電容器的影響主要有以下幾個方面：A增加電容器損耗。由于諧波電流的存在．在電容器中產生附加功率損耗;B增加無功輸出。由于諧波的存在，電容器發出的總無功，不僅包括基波無功，尚包括諧波無功。C會引起諧波過電壓或過電流。諧波有可能引起電容器與系統間產生串聯或并聯諧振，而造成電容器過電壓或過電流。
由于以上原因?qū)⒁痣娙萜鬟^熱，使電容器保護動作， 電容器無法投入．嚴重的甚至造成電容器的燒毀。為了減小和避免諧波對電容器的危害，應采取一定的措施。常用的方法有降低高次電流的發生量：設置濾波裝置；串聯電抗器等方法。
當電容器串聯電抗器后．會使電容器的基波電壓升高， 升高的幅度與串聯電抗器的電感有關。

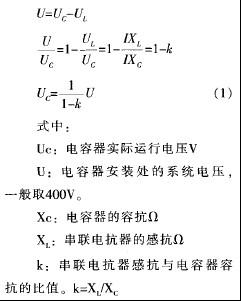

根據式1，在系統電壓為0．400KV時，當串聯5％電抗器， 電容器端電壓將達NO．421kV，當串聯12％電抗器時．電容器端電壓將達No．455kV。所以選擇電容器時，一定要考慮串聯電抗器后，電容器端電壓的升高．
目前，低壓電容器產品中．規范規定優先采用的額定電壓等級有0．230kV、0.400kV、0．525kV、0.690kV，有的廠家也有0.415kV、0.450kV的電容器。按照我國的電容器制造標準，電容器在1.1倍額定電壓下可以長期運行，當采用5％ 電抗器時．可選0．400kV或0.415kV額定電壓產品，如果連接點母線電壓經常偏高(靠近變壓器)，超過0.400V的地方．建議還是選擇0.415V電容器為好； 當串聯12％ 電抗器時，最好選用0.450kV產品，也可以選用0.525kV產品。
電容器串聯電抗器后．在同樣的系統電壓情況下，會導致電容器端電壓升高．所以選擇電容器時應考慮電容器的額定電壓，防止過電壓損壞電容器。 |
