并聯電抗器的電路優化

      為了限制超高壓線路在輕載和空載運行時的工頻過電壓，限制潛供電流，提高線路重合閘的成功率，保障電力系統安全運行，并聯電抗器已在超高壓電力系統中得到廣泛應用。

      由于氣隙環形鐵心不易飽和， 電抗器的電抗值線性度較好， 制造工藝難度不大，成本較低，因而具有顯著的優點。氣隙環形鐵心電抗器比鐵心疊片式及空心式電抗器技術經濟指標好，價格也低， 不但可用于并聯電抗器，還可用于無源電力諧波濾波、靜止有源補償中性點電抗器，濾波電抗器，異步電機起動電抗器、電弧爐用串聯電抗器等場臺。

      氣隙環形鐵心電抗器的等值電路等值電路如圖1所示．此等值電路，與一次匝數為1的氣隙環形鐵心電流互感器在做二次線圈伏安特性試駛時的情況相同。冠 為非線性參數，其他為線性參數．

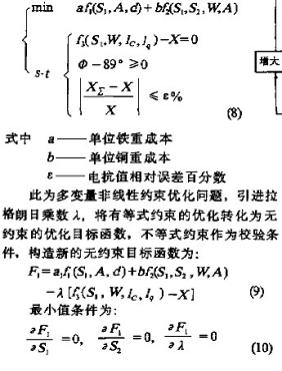

      優化設計方法在滿足電抗器額定電壓UN，電抗器阻抗角>89。，各抽頭電抗值相對誤差在允許范圍的約束條件下， 優化目標是銅鐵成本最少．

      可求得最優解， 即銅鐵成本最少時的銅鐵截面S和S 電抗器設計中，當A，d確定后，S，S。等參數互有聯系，式(8)的約束條件是多變量隱函數，難以顯示，不便采用式(9)，(10)。如采用迭代法，則便于求解。
