【電抗器常識】鐵心電抗器(串聯電抗器)的程序框圖案例

      隨著電力系統不斷發展，用電負荷逐漸增長，伴隨而來的重要特點是，峰谷差懸殊，負荷率變低，中樞點的電壓波動范圍增大，對調壓措施的要求更高．特別是在有超高壓線路接人的電網中。

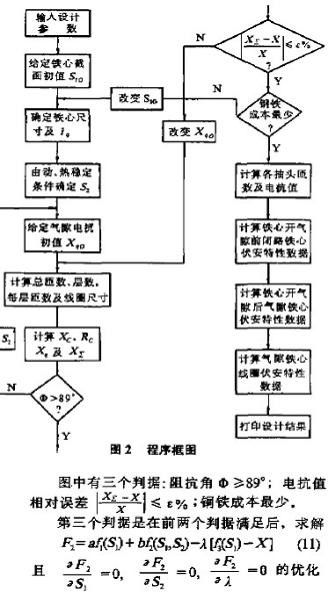

      當系統低谷負荷時，有些中、低壓電網中樞點電壓往往過高，采用其他調壓措施有時難以達到要求，對電力系統安全運行和正常用電帶來直接危害，引起設備損壞并造成事故。也增加了配電阿路損耗．此時，如能實時控制投切鐵心電抗器(串聯電抗器)，將是一種經濟有效的調壓手段．程序框圖及算例：優化設計程序框圖如圖2所示．

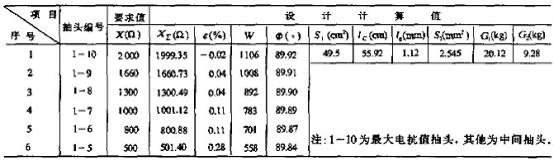

      程序打印出鐵心電抗器(串聯電抗器)電磁優化設計的計算結果見上表．產品的出廠試驗，證明了本優化設計方法是成功的，不需采用其他附加電抗器補償措施。
