電抗器廠家盤點高壓電抗器的六個核心要點 概述：高壓電抗器在電力系統中的作用有降低工頻電壓升高、降低操作過電壓、避免發電機帶空長線出現自勵過電壓、有利于單相重合閘。應廣大朋友要求，本期分享一下電抗器相關知識，希望對大家有所幫助。

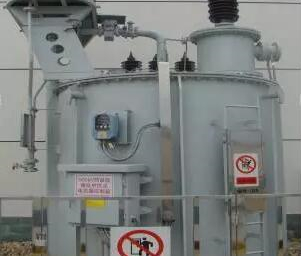

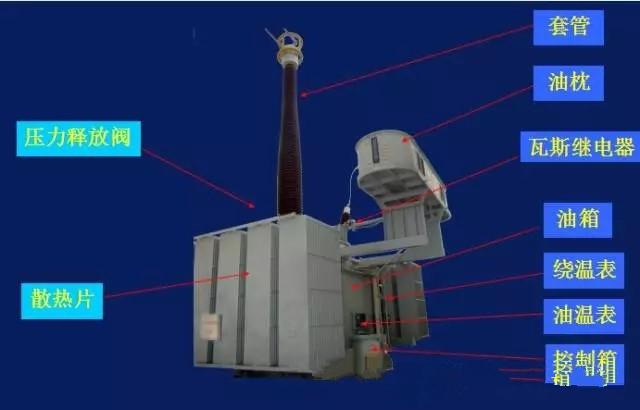

一、高壓電抗器的結構
二、高壓電抗器的中性點電抗器及其作用：
1、中性點電抗器與三相并聯電抗器相配合，補償相間電容和相對地電容，限制過電壓，消除潛供電流，縮短燃弧時間，保證線路單相自動重合閘裝置正常工作。
2、限制電抗器非全相斷開時的諧振過電壓，因?yàn)榉侨鄶嚅_是一個諧振過程，在諧振過程中可能產生很高的諧振過電壓。
三、并聯電抗器與普通變壓器在原理上有何不同：
1、在鐵芯結構方面。變壓器的鐵芯由高導磁硅鋼片迭成，而并聯電抗器鐵芯是由導磁的鐵芯和非導磁的間隙交替迭成。
2、電路方面。普通變壓器有初級和次級兩個線圈,而大型電抗器只有初級一個線圈。
3、工作原理方面。普通變壓器工作原理是電磁感應原理，而并聯電抗器主要是升高和降低電壓；大型并聯電抗器主要利用在額定電壓下線性的特點來吸收系統電容性無功。

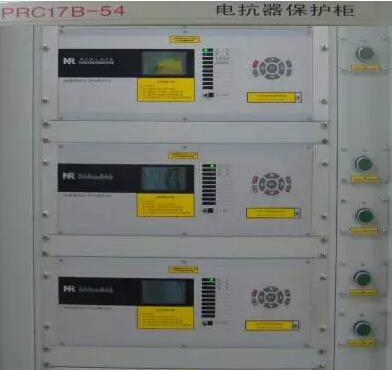

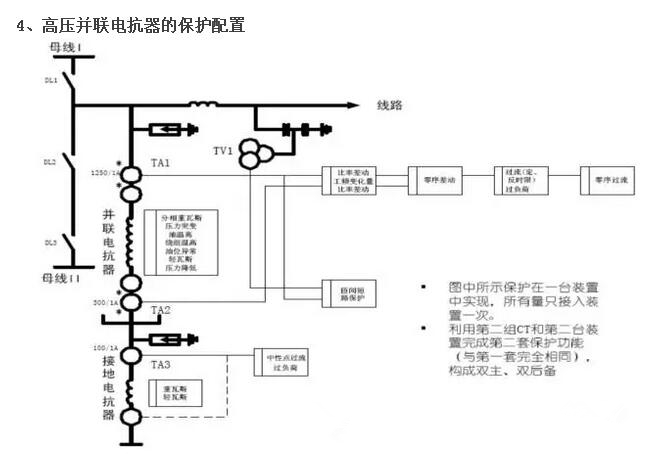

四、高壓并聯電抗器的保護配置

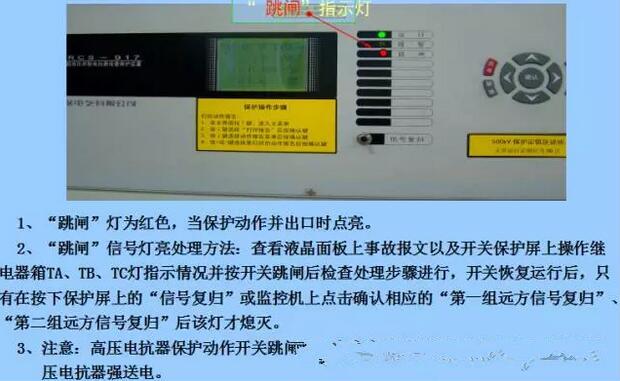

五、高壓電抗器電氣保護

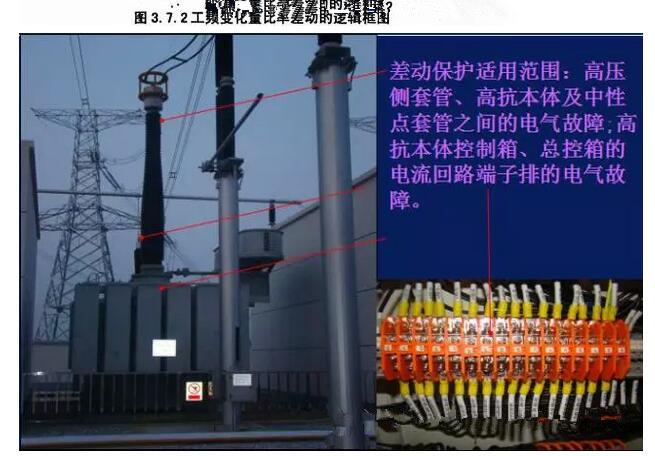

1、高壓電抗器差動保護

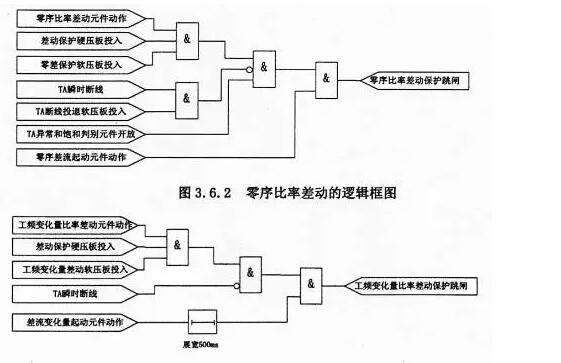

差動保護是高抗的主保護之一,當高壓并聯電抗器內部及其引線發生相間短路故障和單相接地時，該保護動作瞬時切除高壓并聯電抗器。差動保護包括：差動速斷、穩態比率差動、零序比率差動、工頻變化量比率差動。
2、高壓電抗器匝間短路保護
1）匝間短路的特點：（內部故障形式，較為多）、（短路匝數少時，故障電流不易被檢出）、（不管短路匝間多大，縱差保護總是不反應匝間短路故障）。
2）匝間短路保護是高抗的主保護之一，匝間短路保護的特點：
采樣量：線路PT的二次電壓
高抗高壓繞組CT的二次電流
計算量：零序阻抗
零序方向（電流、電壓相角）
匝間保護采樣量為電壓和電流，需注意以下幾點：
1）TV異常對匝間短路保護的影響：當裝置判斷出線路側TV異常（包括TV的N線未接好等）時，零序功率方向元件和零序阻抗元件不滿足條件，即匝間短路保護退出運行。
2）線路TV退出對匝間短路保護的影響：當線路側TV檢修時，為保證匝間短路保護的正確動作，需投入‘線路TV退出’壓板或整定控制字，此時匝間短路保護退出運行，同時自動退出TV異常自檢功能。
3）TA異常與斷線對匝間短路保護的影響：
當裝置判斷出電抗器線路側TA異常與斷線時，零序功率方向元件和零序阻抗元件不滿足條件，即匝間短路保護退出運行。
3、高壓電抗器后備保護
過流（相間（Ⅱ段1時限）、反時限、零序（Ⅱ段））作為電抗器內部相間短路故障的后備
過負荷報警（Ⅱ段1時限）當電抗器線路側運行電壓升高時可能引起電抗器過負荷
中性點過流（Ⅱ段1時限）當系統發生單相接地或在單相斷開線路期間，小電抗器會流過較大電流。為了保證小電抗器的熱穩定要求。
中性點過負荷報警當系統發生單相接地或在單相斷開線路期間，小電抗器會流過較大電流。作為監視小電抗器的三相不平衡電流。

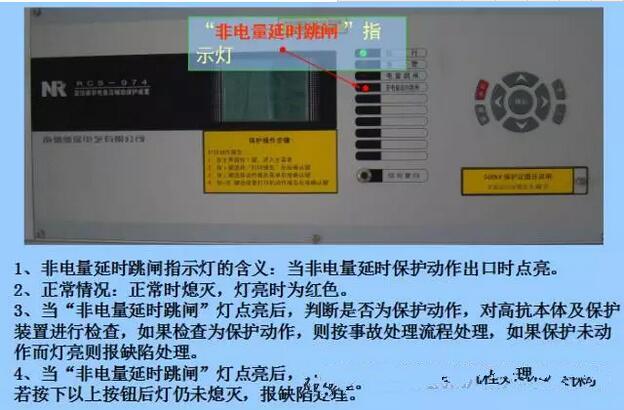

4、高壓電抗器非電量保護
投跳閘的非電量保護：本體重瓦斯、中性點電抗本體重瓦斯
投信號的非電量保護：油溫高跳閘、繞組溫高跳閘、壓力釋放跳閘、油位高告警、油位低告警、輕瓦斯告警 |
