上海熱電廠25MW機組電抗器(串聯電抗器)技術條件

一、電抗器(串聯電抗器)總則:
1.1 技術條件提出了干式電抗器(串聯電抗器)技術條件主要功能、性能等方面的技術要求。

1.2 本技術條件僅給出主要的技術參數，并未對一切技術細節做出規定，賣方應提供符合本技術條件和國家現行有關標準、規范的優質產品。

1.3 賣方產品與本技術條件的條文不一致時賣方應在招標時以書面形式說明，如果賣方?jīng)]有以書面形式對本技術條件的條文提出異議，則意味著賣方提供的設備完全符合本技術條件的要求。

1.4 本技術條件一經買、賣雙方簽字確認后作為訂貨合同的技術附件與合同正文具有同等的法律效力。

1.5 本技術條件未盡事宜，由買、賣雙方協商解決。

二、電抗器(串聯電抗器)用途: 本臺干式電抗器(串聯電抗器)用于新增發電機組工程。

三、電抗器(串聯電抗器)使用條件:
3.1 溫度：極端最高溫度: 42.9C
    極端最低溫度: -16.5C
    最熱月平均溫度:35C
3.2 海拔高度：130
3.3 最熱月平均相對濕度：69%
3.4 污穢等級：3級
3.5 安裝地點:戶內
3.6 系統電壓:10kV
3.7 額定頻率:50Hz

四、干式電抗器(串聯電抗器)的主要技術要求:
4.1 額定電壓: 10kV
4.2 干式、單相、自冷，銅芯。
4.3 額定電流：2500A
4.4 額定電抗: 8%
4.5 熱穩定：3s 40KA
4.6 動穩定：128KA
4.7 中性接地方式:不接地。
4.8 相數:3相
4.9 聯結方式:串聯。
4.10 噪聲水平：額定電壓下<50db

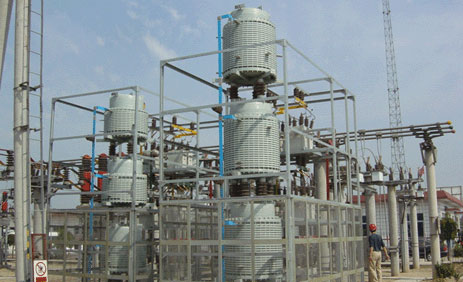

4.11 安裝地點：戶內，三相垂直疊放。
4.12 進出線端子夾角：90度

五、電抗器(串聯電抗器)臺數：3臺

六、電抗器(串聯電抗器)整體高度不大于3.8米，直徑不大于1.37米，需適合電抗器(串聯電抗器)所位置小室空間位置，電抗器(串聯電抗器)小室凈寬5.26m，進深3.1m，凈高度4.9m。

注:本技術條件僅給出主要的技術參數，其它未涉及的技術要求按IEC標準或國家現行有關標準執行。
